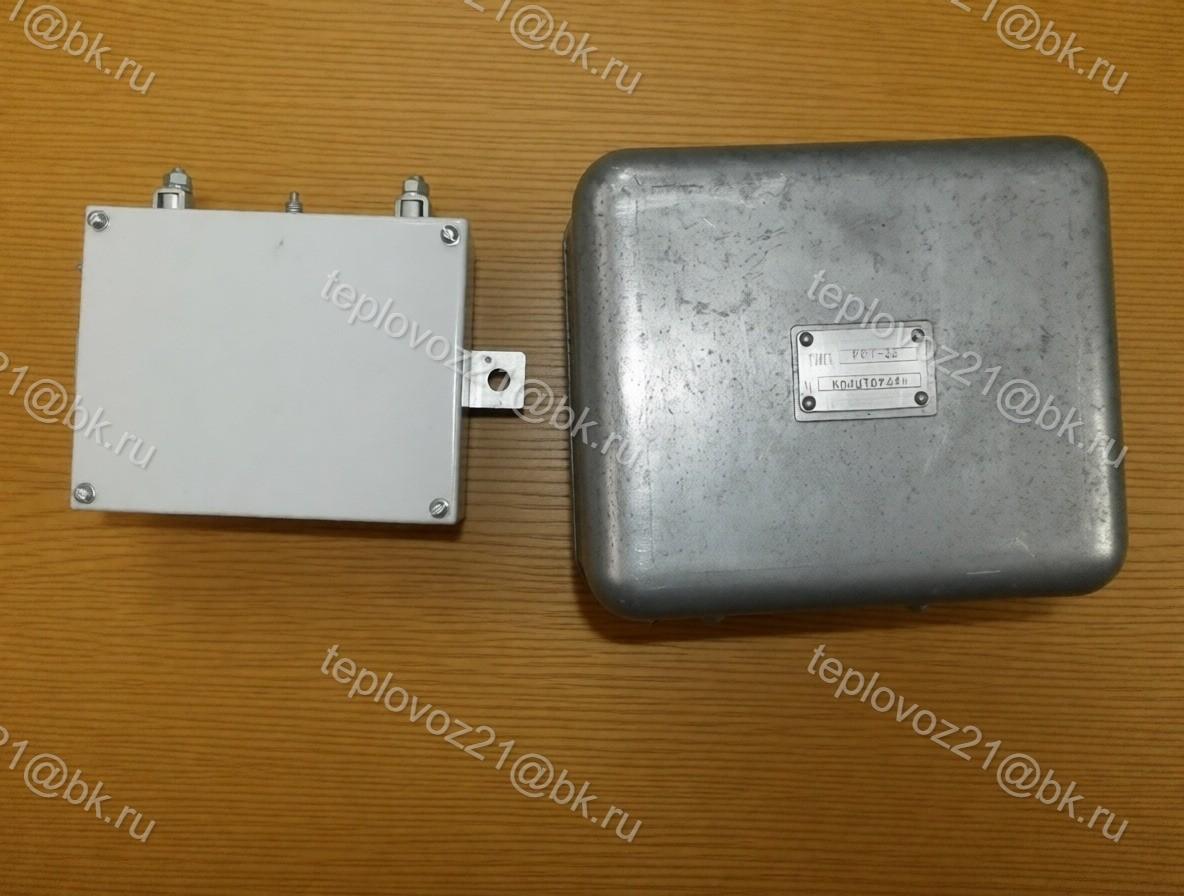

Реле регулятор РРТ-32 (РРТ-32)

Технические характеристики реле‑регулятора РРТ‑32 Реле‑регулятор РРТ‑32 — устройство для совместной работы зарядного генератора с аккумуляторной батареей на тепловозах. Обеспечивает автоматическое включение/отключение генератора, ограничение максимального тока и поддержание напряжения в заданных пределах при изменении частоты вращения вала дизеля. Основные параметры Напряжение включения реле: 25–27 В. Обратный ток выключения реле: 2–8 А. Поддерживаемое регуляторами напряжение: 27–29 В (при частоте вращения якоря генератора 2700 об/мин и токе 37 А). Изменение напряжения от частоты вращения якоря (в диапазоне 2700–200 об/мин): не более 0,5 В. Ограничители тока генератора: 43–53 А. Колебание стрелки амперметра (класс не ниже 1,5): не более ±2,5 при нагрузке генератора на батарею (2000–3000 об/мин). Отдельные толчки тока: не более ±5 А. Конструктивные и эксплуатационные характеристики Состав устройства: одно реле обратного тока, два регулятора (ограничителя) тока, два регулятора напряжения. Режим работы: длительный. Исполнение: пыленепроницаемое и брызгозащищённое. Рабочее положение: на амортизаторах, основание в вертикальной плоскости, выводы — вправо и влево. Габариты: длина — 0,284 м, ширина — 0,234 м, высота — 0,081 м. Масса: 9,5 кг.
